Sistema Americano y Europeo

Sistema Americano

Es el plano de proyección el que se encuentra entre el observador y el objeto. En el sistema americano los planos de proyección se sitúan entre el observador y la pieza u objeto, por tanto las proyecciones de dicha pieza quedarán situadas en el plano de proyección.

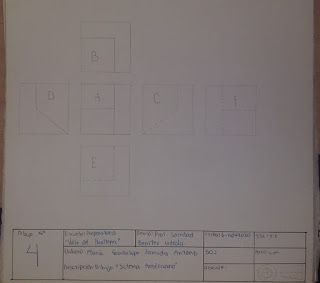

Zamudio Guadalupe. Sistema Americano.



Sistema Europeo

El objeto se encuentra entre el observador y el plano de proyección.
El sistema de representación europeo consiste en colocar una pieza flotando dentro de un triedro y proyectar sus vistas sobre las caras del mismo. Mediante la siguiente animación podrás este proceso para la obtención de vistas de determinada una pieza.

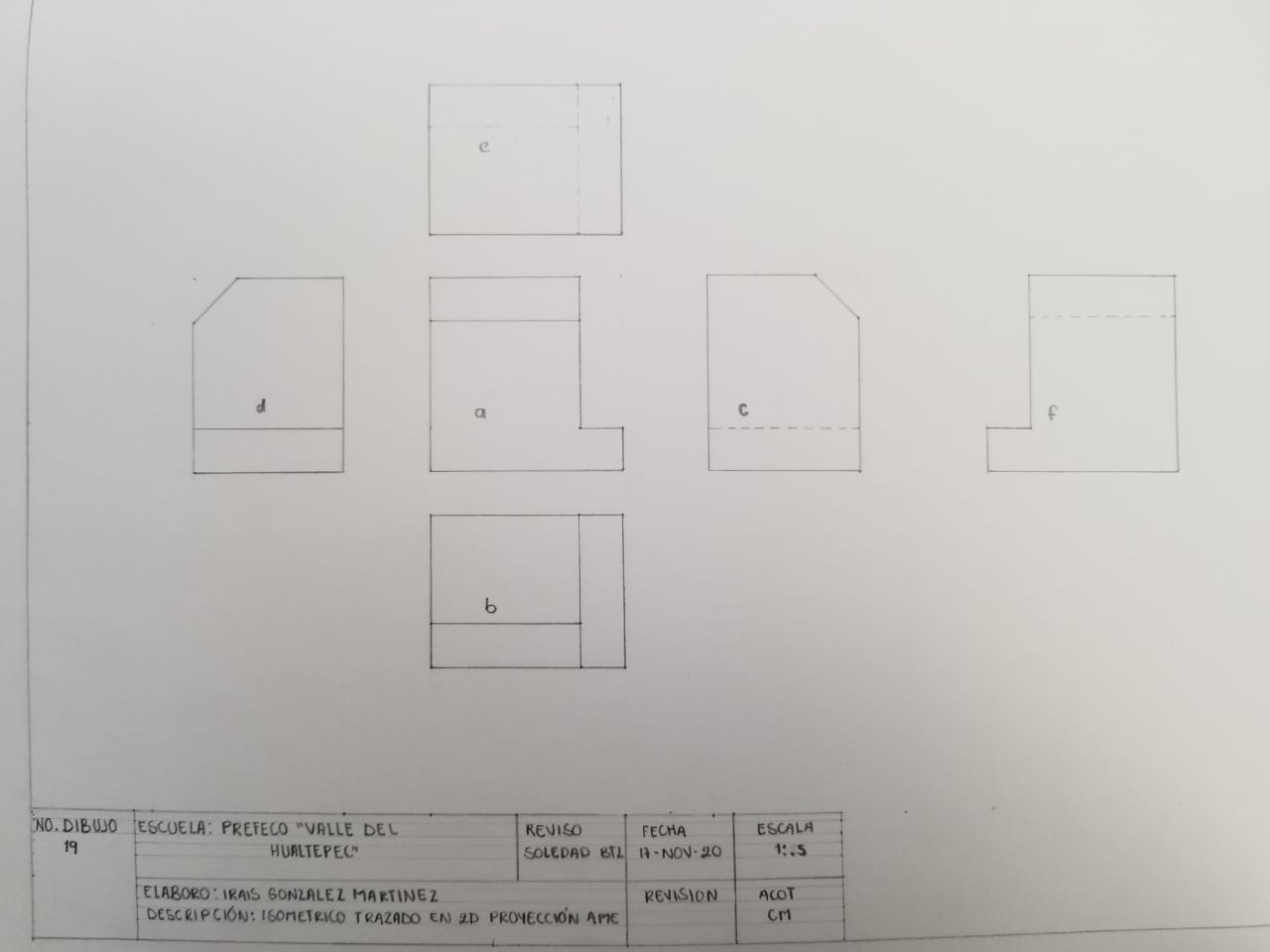

Gonzalez Irais. Sistema Europeo.



Proyecciones Ortogonales

Una proyección ortogonal, por lo tanto, es aquella que se crea a partir del trazado de la totalidad de las rectas proyectantes perpendiculares a un cierto plano. De este modo, existe un vínculo entre los puntos de aquello que se proyecta con los puntos proyectados.

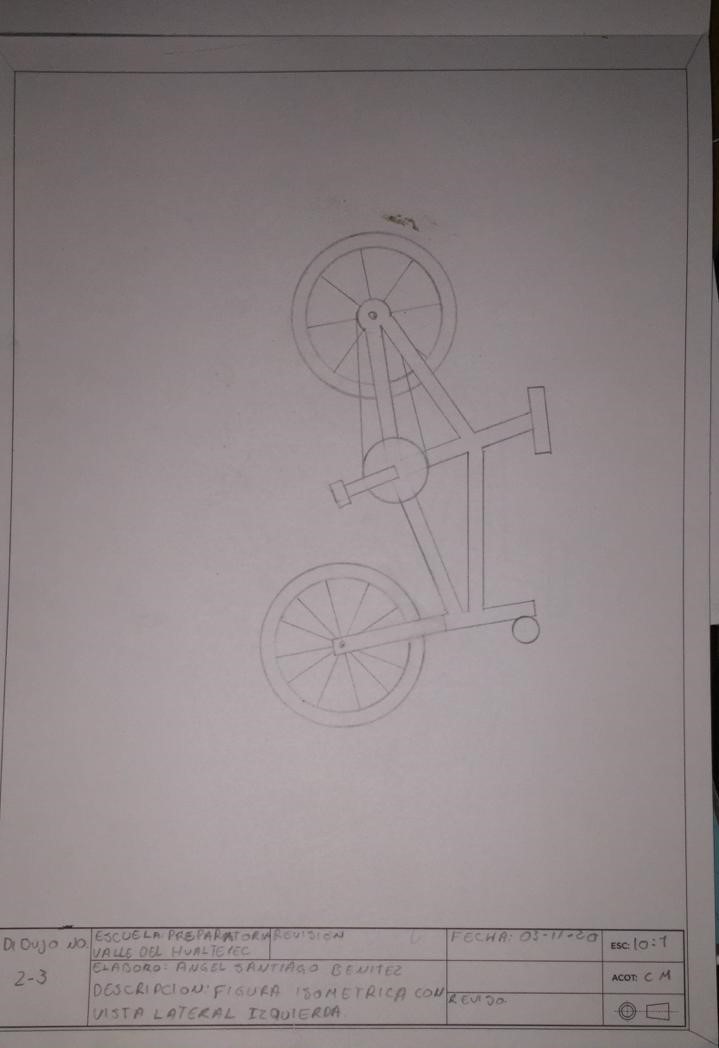

Benítez Angel. Vista frontal de una bicicleta.

La proyección ortogonal es una herramienta muy utilizada en el campo del dibujo técnico para lograr la representación gráfica de un objeto. Existen tres grandes planos de proyección: de perfil, vertical y horizontal. La intersección de estos planos se produce en ángulos de noventa grados (es decir, ángulos rectos), formando diversos cuadrantes. Todos los objetos, por lo tanto, se pueden proyectar en estos cuadrantes.

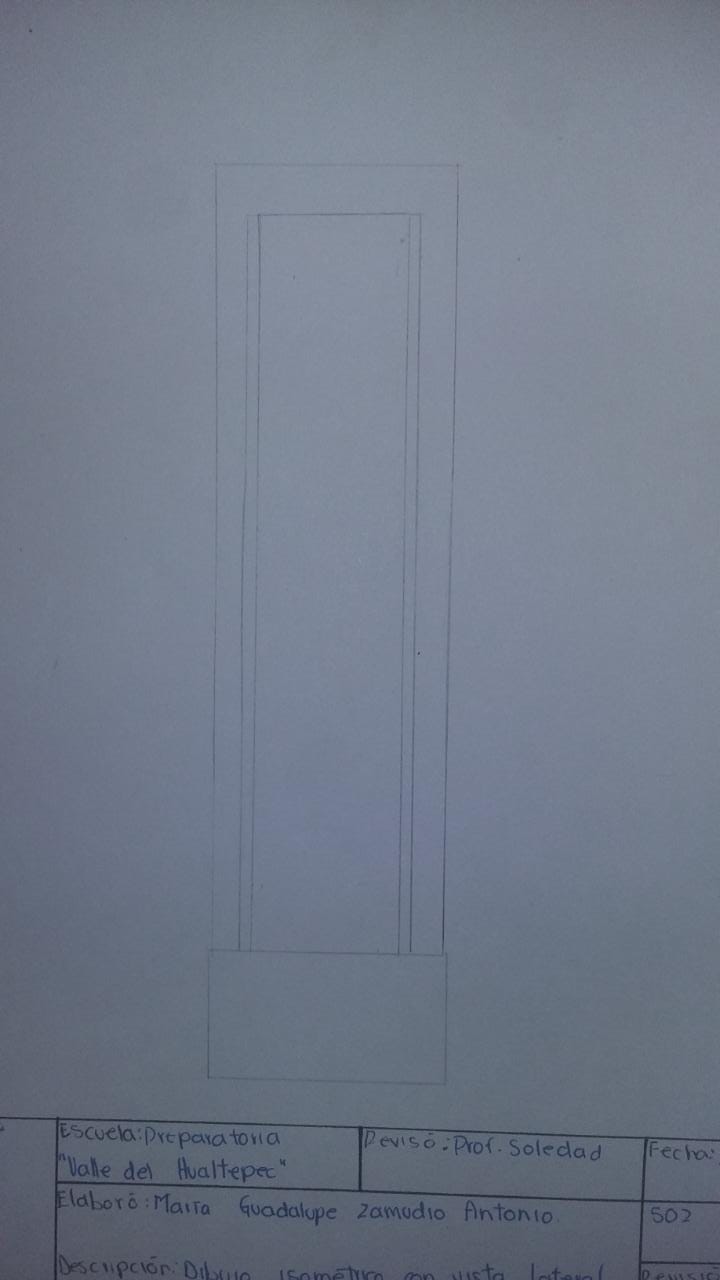

Zamudio Guadalupe. Vista lateral de un adorno de mesa.



Proyeccion Isometrica

Una proyección isométrica es un método de representación gráfica, más específicamente una axonométrica, cilíndrica, ​ortogonal.​ Constituye en una representación visual de un objeto tridimensional que se reduce en dos dimensiones, en la que los tres ejes ortogonales principales, al proyectarse, forman ángulos de 120°, y las dimensiones paralelas a dichos ejes se miden en una misma escala.

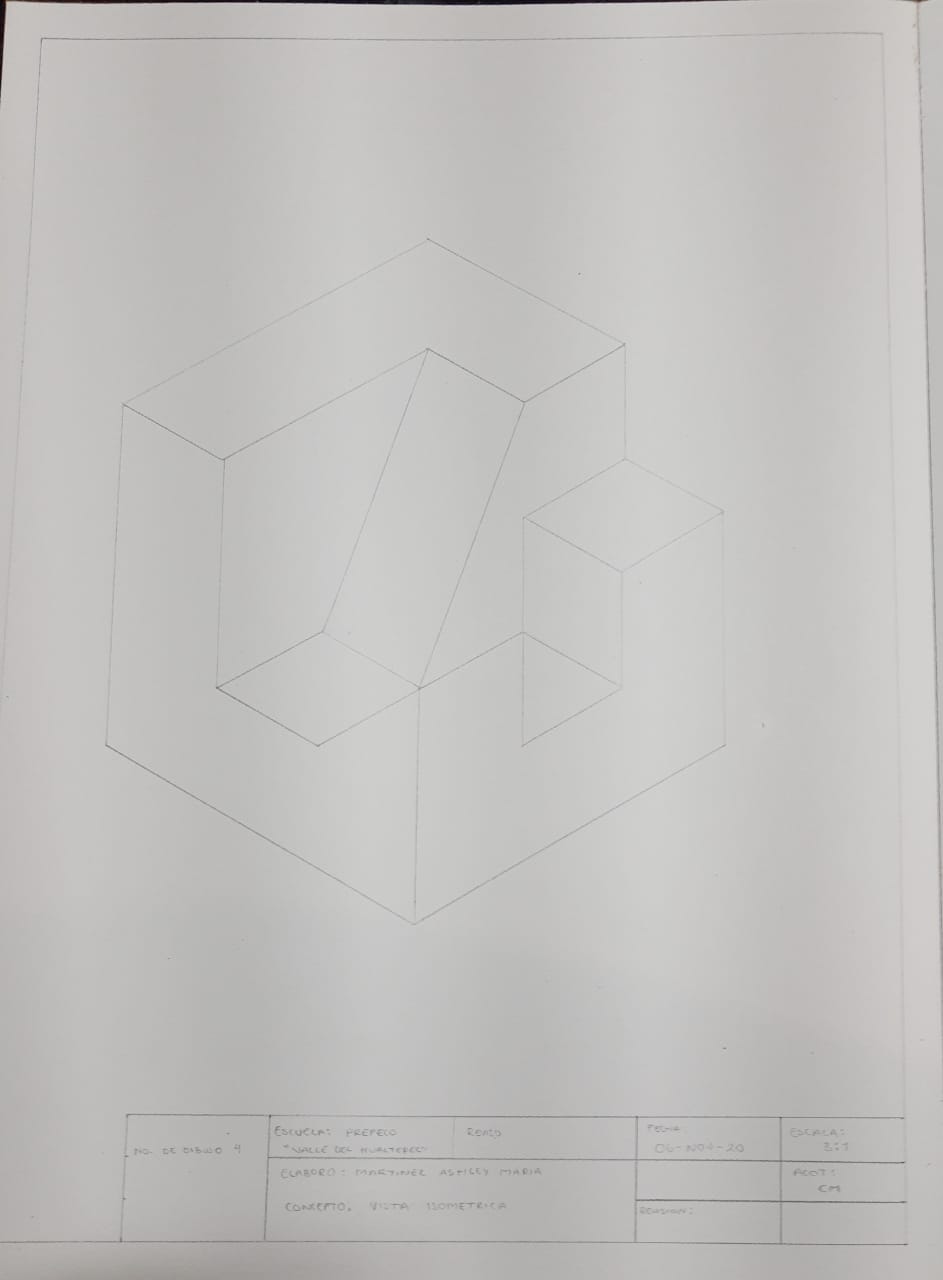

Zamudio Guadalupe. Figura Isometrica.

La isometría es una de las formas de proyección utilizadas en dibujo técnico que tiene la ventaja de permitir la representación a escala, y la desventaja de no reflejar la disminución aparente de tamaño -proporcional a la distancia- que percibe el ojo humano.



Martinez Ashley. Proyeccion Isometrica.





Elementos del dibujo tecnico

Los elementos basicos empleados en el dibujo, son:

PUNTO. Se define como la intersección de dos rectas. No tiene dimensiones y se nombra con una letra mayúscula (punto P).

LÍNEA. Es una sucesión de puntos. Una línea se denomina recta cuando los puntos van en una misma dirección, en caso contrario se denomina curva. Las líneas tienen una dimensión y se nombran con una letra minúscula (recta r o curva c).

SEMIRRECTA. Es una recta limitada por un extremo, y se nombra mediante el punto origen y el nombre de la recta (semirrecta A-r).

SEGMENTO. Es una porción de línea limitada por dos puntos. Si la línea origen es recta se denomina segmento, y si la línea origen es curva se denomina arco. Se nombra mediante los puntos de sus extremos (segmento AB o arco AB).

LÍNEA QUEBRADA. Es la formada por varios segmentos o arcos.

PLANO. Un plano se define como la superficie generada por una recta al girar con respecto a un eje perpendicular a ella, tiene dos dimensiones.

ÁNGULO. Se define como la porción de plano comprendida entre dos semirectas que tienen un mismo origen. Dichas semirrectas serán los lados del ángulo, y su origen común el vértice de dicho ángulo.



Gonzalez Irais. Dibujo Isometrico.



Dato interesante...

 Sabias que:

Al acomodar las escuadras de distinta manera, estas forman distintos angulos, ya sea poniendolas sobrepuestas o acomodandolas de distinta manera.

Ademas, al trazar las lineas, se notan como unas estan mas inclinadas que las otras, o incluso pueden ir en otra dirección.

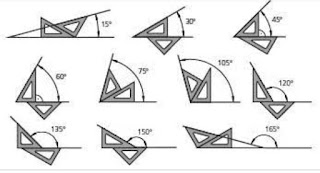

Gonzalez Irais. Lineas trazadas con escuadras en ángulos 165, 15, 150 y 30 grados.





El uso de las escuadras...

Las escuadras

Éstas se emplean para medir y trazar líneas horizontales, verticales, inclinadas y combinadas; con la regla T se trazan líneas paralelas, perpendiculares y oblicuas. Las escuadras llevan graduados centímetros y milímetros.

Para dibujo se utilizan dos tipos de escuadras, la de 45º y 60º.

Con la escuadra de 45º se trazan proyecciones oblicuas y perspectivas paralelas; con la escuadra

de 60º se trazan proyecciones isométricas, cónica y/o puntos de fuga.
